蓝牙控制Arduino板上13号引脚灯的开关

开发环境及工具

名称
开发工具 Segger Embedded Studio
SDK版本 nRF5_SDK_15.3.0_59ac345
开发板 IK-nRF52840DK+Arduino Uno+IO扩展板
J-link ARM-V9仿真器
手机App nRF UART v2.0

nRF52840的代码烧录

打开SKD中示例的ble_app_uart,路径:

1
E:\nRF5_SDK_15.3.0_59ac345\examples\ble_peripheral\ble_app_uart\pca10056\s140\ses

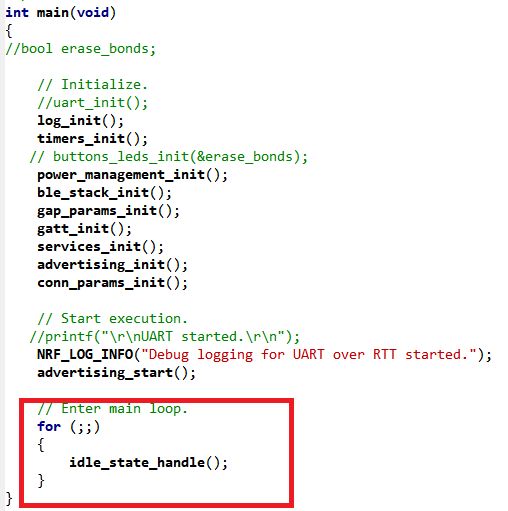

在main函数中将循环实例修改:

红圈里的修改为:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
while (true)
{
uint8_t cr;
while (app_uart_get(&cr) != NRF_SUCCESS);
while (app_uart_put(cr) != NRF_SUCCESS);

if (cr == 'q' || cr == 'Q')
{
printf(" \r\nExit!\r\n");

while (true)
{ }
}
}

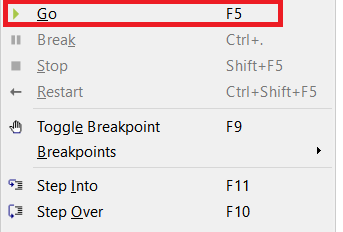

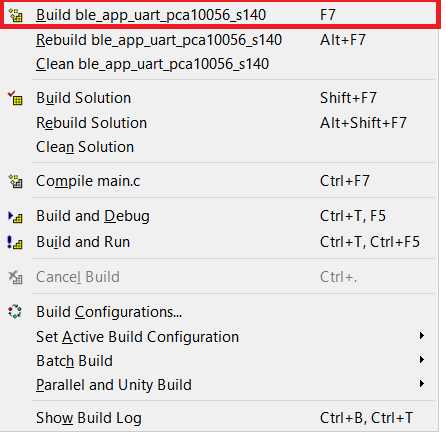

然后Build,Debug:

Arduino的测试代码

将测试代码刷入Arduino就行了:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
char ss;
void setup(){
Serial.begin(115200);
pinMode(13,OUTPUT);
}
void loop(){
if(Serial.available()){
ss=Serial.read();
Serial.println(ss);
if(ss=='1')
digitalWrite(13,HIGH);
else
digitalWrite(13,LOW);
}
}

固件连接

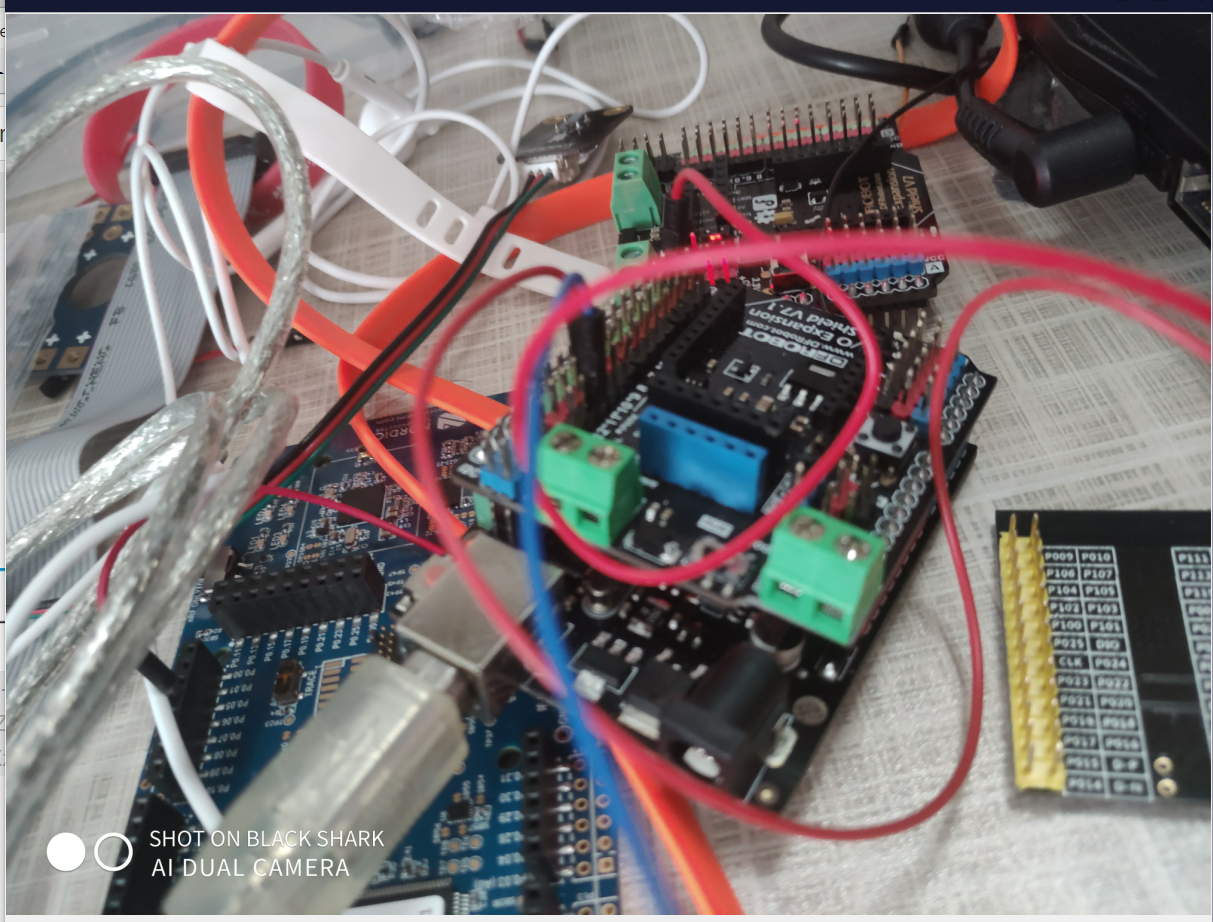

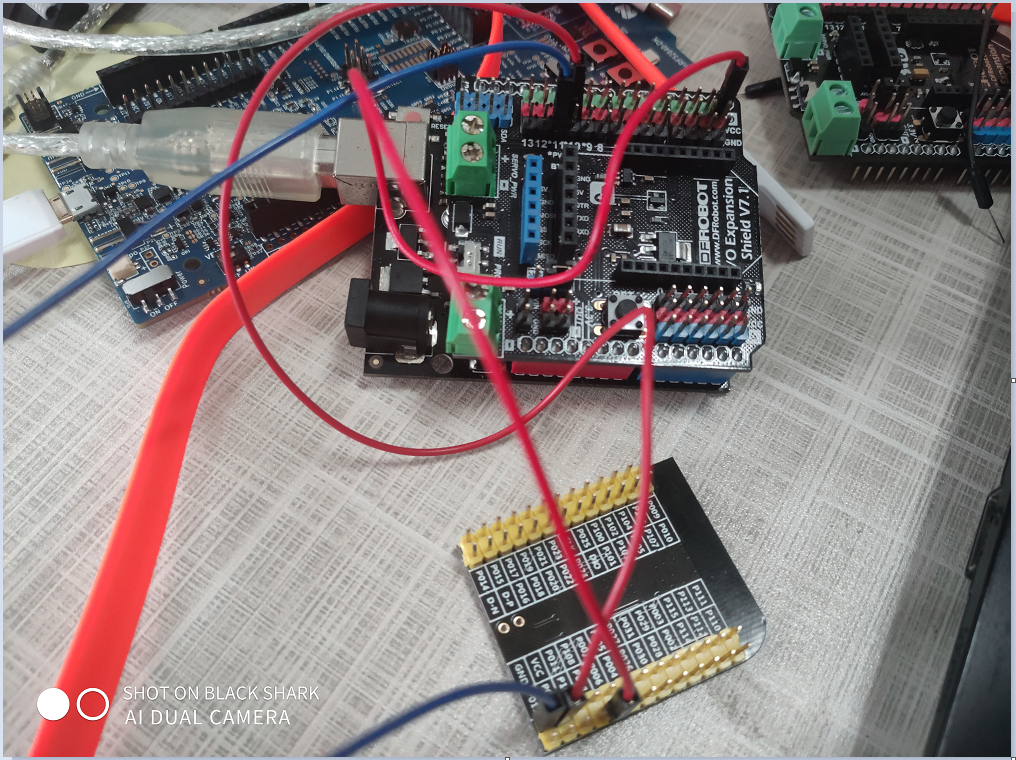

将nRF52840的P06号脚接到IO扩展板上的RX接口,然后将VCC和GND与IO扩展板相应位置连接,如下图:

然后Arduino板通上电。

手机蓝牙端测试

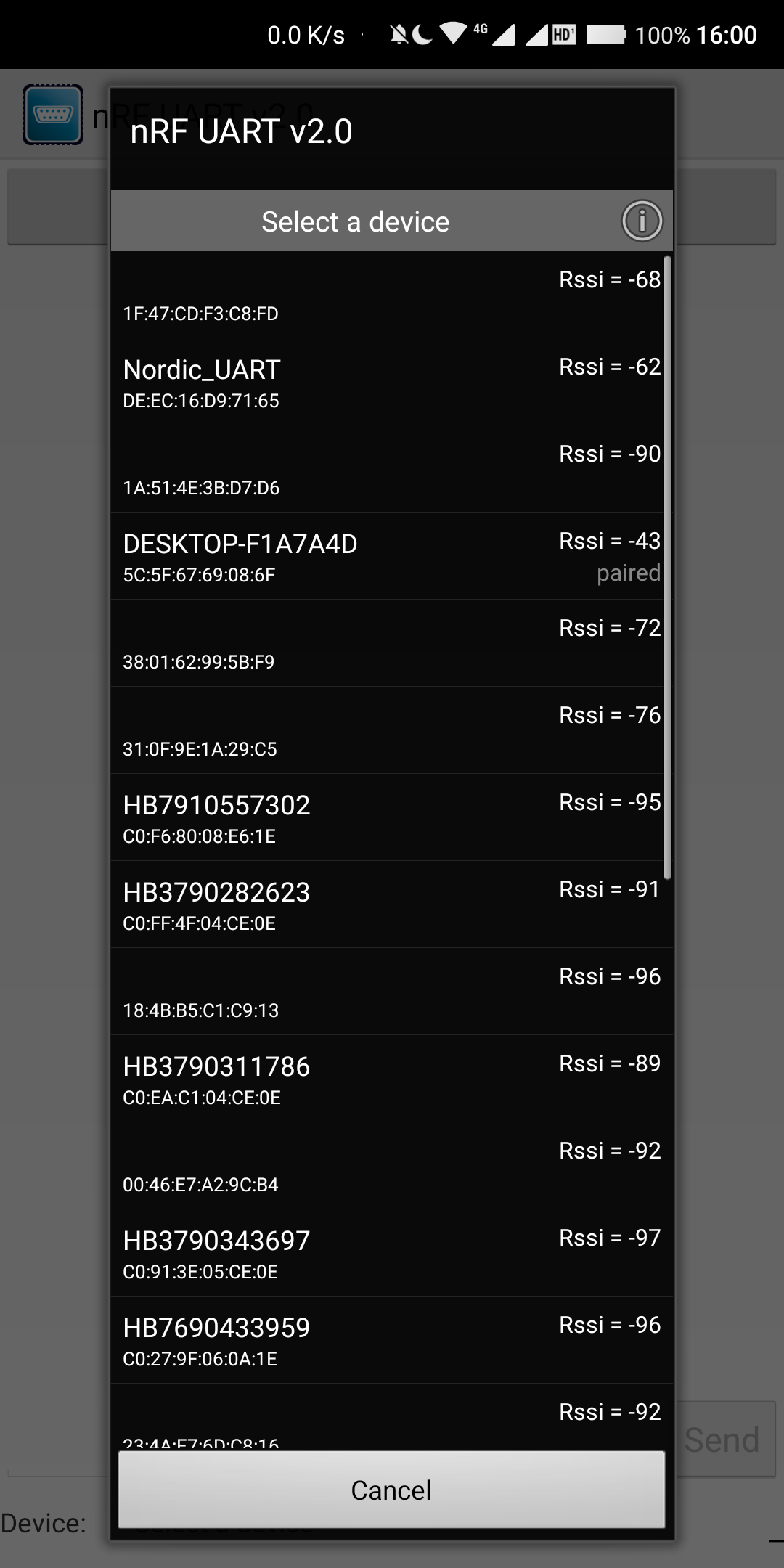

1.打开App搜索设备

连接_UART设备

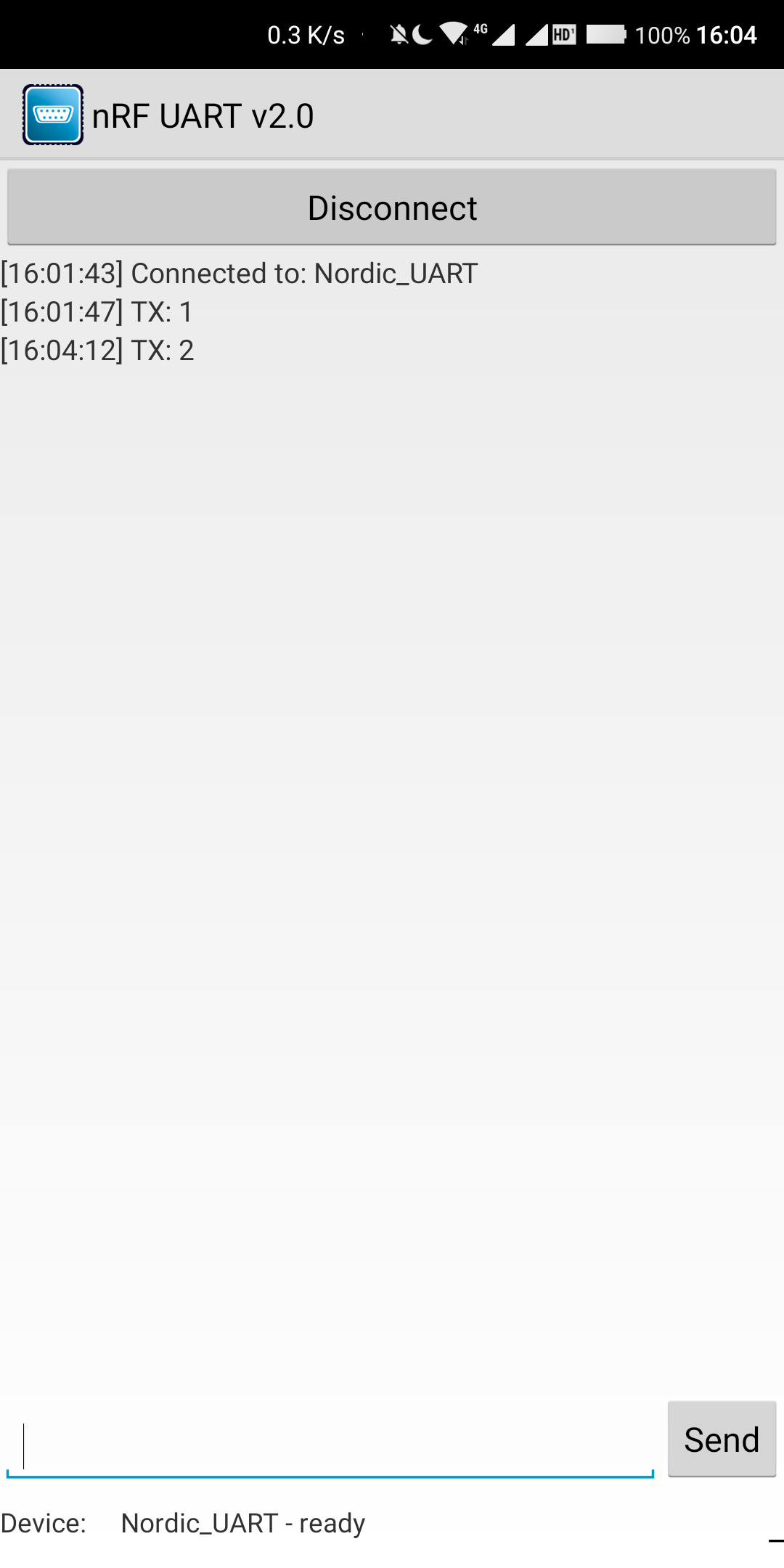

2.发送测试数据字符1

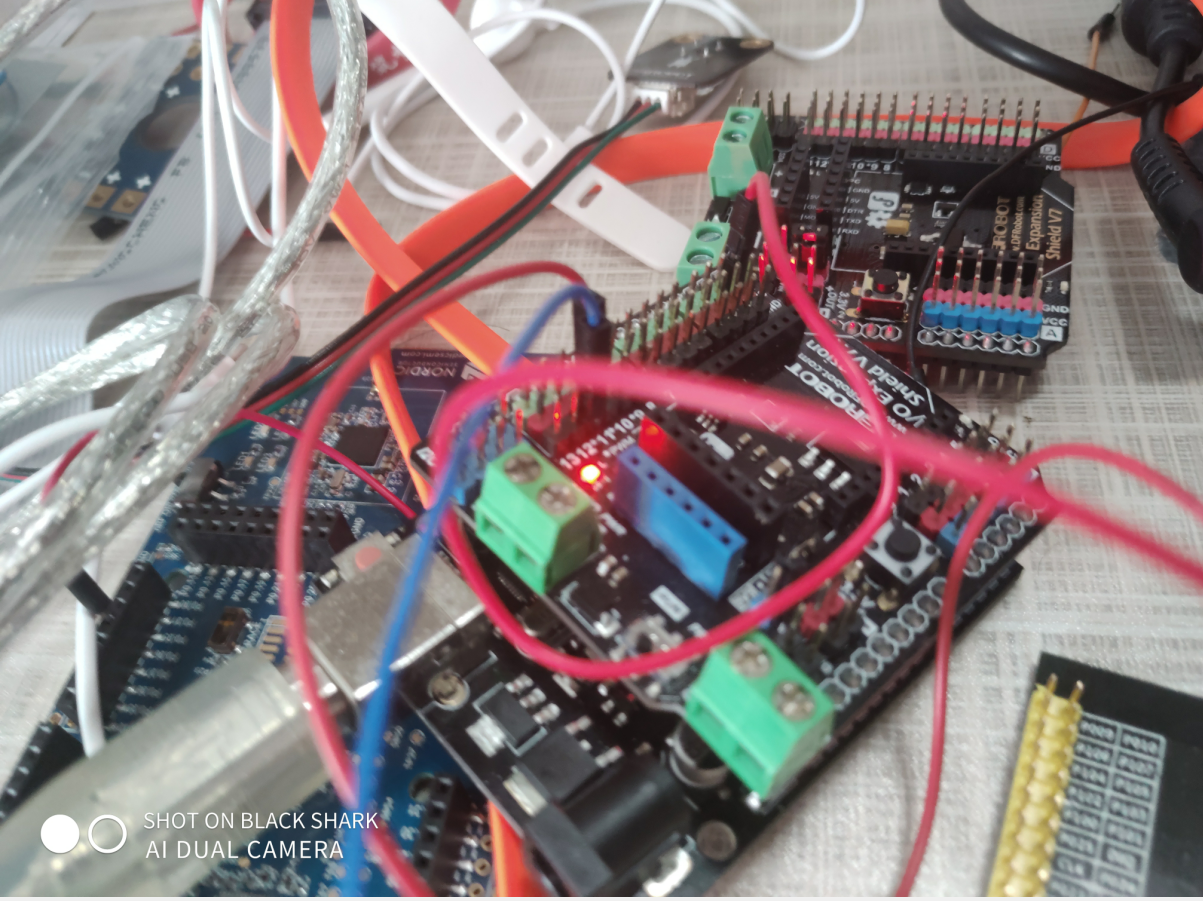

然后板上13灯亮起

3.输入其他任意字符熄灭

到这里就基本结束测试,当然大家可以在扩展板上加更多的传感器去实现更加强大的功能!!!!!
